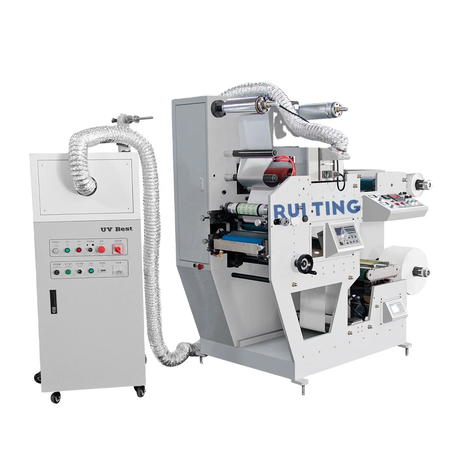

La máquina de impresión flexográfica en línea con recubrimiento de un color y secador UV representa una integración sofisticada de ingeniería de precisión y tecnología de secado avanzada. Este análisis técnico examina las capacidades, las características de rendimiento y las aplicaciones industriales de la máquina, demostrando su superioridad en aplicaciones de impresión específicas donde la rentabilidad, la versatilidad del sustrato y la velocidad de producción son primordiales.
Hallazgos clave: La máquina logra una precisión de registro de ±0,15 mm a velocidades de producción de 60 m/min, admite el manejo de diversos sustratos de 175 a 380 mm y cuenta con sistemas de secado UV/IR intercambiables que reducen el consumo de energía en un 30 % en comparación con los sistemas convencionales.
El sistema de secado UV maneja de manera óptima recubrimientos con viscosidades entre 150 y 500 cPs, con un control preciso de la temperatura que mantiene una estabilidad de ±2 °C para un rendimiento de curado consistente en varias formulaciones de recubrimiento.
Nuestros rodillos anilox cerámicos cuentan con ángulos de grabado de 60° con densidades de celda de 200-600 LPI, lo que garantiza volúmenes de transferencia de tinta de 3,5-8,0 BCM que mantienen una densidad de tinta constante con una variación inferior a ±0,05 unidades de densidad.
El sistema UV/IR integrado consume entre 18 y 22 kW durante el funcionamiento, y la modulación de potencia reduce el uso de energía en un 40 % durante los períodos de inactividad. El sistema UV funciona en un espectro de longitud de onda de 300 a 400 nm para una eficiencia de curado óptima.
El sistema de control de tensión de Mitsubishi combinado con la detección de escaneo CCD proporciona corrección en tiempo real de la guía de la banda, con servomotores que logran una precisión posicional de 0,01 mm por ciclo de corrección.
Sí, el revestimiento de cromo endurecido en todas las superficies de contacto proporciona una dureza de 72-76 HRC, lo que reduce el desgaste de los materiales abrasivos en un 60 % en comparación con los componentes estándar.
| Parámetro | Especificación | Importancia técnica |
|---|---|---|
| Velocidad de impresión | 60 m/min (personalizable a 100 m/min) | Optimizado para tiradas de producción de volumen medio con capacidades de cambio rápido de trabajos |
| Capacidad de ancho de banda | 320 mm (personalizable 250-600 mm) | Ideal para producción de etiquetas y aplicaciones de banda estrecha con un desperdicio mínimo de material |
| Precisión del registro | ± 0.15 mm | Superior al estándar industrial ±0,2 mm, lo que permite aplicaciones de impresión de alta precisión |
| Sistema de secado | UV: espectro de 300-400 nm, IR: onda media 2,5-3,5 μm | La flexibilidad del sistema dual permite la optimización para diferentes tintas y recubrimientos |
La máquina incorpora variadores de frecuencia ABB con servocontrol de precisión, logrando una precisión de regulación de velocidad de ±0,01%. El sistema de accionamiento principal utiliza una reducción de engranajes helicoidales con rectificado de precisión según los estándares DIN 5, lo que garantiza niveles de ruido operativo inferiores a 72 dB.
El sistema de secado UV cuenta con gestión de temperatura controlada por PID con una precisión de ±1°C, mientras que el sistema IR mantiene el control de temperatura de la zona con ajuste independiente de 5 zonas de calentamiento por unidad de secado.
Para tiradas de 10.000 metros lineales, la configuración flexográfica de un solo color demuestra costos operativos un 40 % más bajos en comparación con los sistemas digitales, con costos de planchas amortizados después de aproximadamente 3.000 metros de producción.
La máquina alcanza una eficiencia operativa (OEE) del 92 % con tiempos de cambio inferiores a 15 minutos entre trabajos. El sistema de montaje de placa de liberación rápida reduce el tiempo de configuración en un 60 % en comparación con los sistemas tradicionales.
La variación de la densidad del color se mantiene por debajo de ΔE 1,5 a lo largo de los ciclos de producción, y la consistencia del curado UV mantiene una tasa de polimerización superior al 95 % en varios espesores de recubrimiento.
Para películas de BOPP y PE, la máquina mantiene la tensión de la banda entre 2,5 y 3,5 kg/cm² con fijación electrostática logrando un control de estiramiento del 0,1%. Parámetros de curado UV optimizados para tintas de baja migración que cumplen con los estándares de cumplimiento de la FDA.
La manipulación del papel kraft y estucado requiere un control de la tensión de 1,8 a 2,2 kg/cm² y un control del contenido de humedad que mantenga niveles de humedad relativa del 5,5 al 6,5 % durante todo el proceso de impresión.
La impresión de láminas metálicas utiliza formulaciones UV especializadas con promoción de adhesión que logran índices de adhesión de rayado cruzado de 4B-5B en la escala ASTM D3359.
El sistema de control de viscosidad de la tinta de circuito cerrado mantiene una consistencia de ±2 % con la adición automática de solvente basada en mediciones en tiempo real. El sistema de cuchilla doctora con cámara funciona a una presión de 2,8-3,2 kg/cm² con una optimización del ángulo de la cuchilla de 28-32°.
El sistema de guía basado en CCD detecta la posición del borde con una resolución de 0,02 mm y realiza de 5 a 7 correcciones por segundo con una amplitud de corrección máxima de ±15 mm. El sistema compensa las variaciones de estiramiento del material y expansión térmica.
Los sistemas de regeneración de energía recuperan el 25 % de la energía de frenado, mientras que las cámaras de secado aisladas reducen la pérdida térmica en un 40 %. El diseño de la lámpara UV incorpora reflectores elípticos logrando un 88% de eficiencia lumínica.
Explore nuestra gama completa de máquinas de impresión flexográfica para obtener opciones de configuración adicionales.
La integración de troquelado giratorio mantiene una precisión de registro de ±0,18 mm con una capacidad de fuerza de corte de 3000 kg/cm². El sistema de cilindro magnético de cambio rápido reduce el tiempo de cambio a menos de 8 minutos.
Las capacidades de laminación incluyen la aplicación de adhesivo sin disolventes con una precisión del peso de la capa de ±0,5 g/m2. El sistema de tratamiento Corona mantiene una energía superficial de 38-42 dinas/cm con ajuste de potencia en incrementos de 50W.
Intervalos de mantenimiento recomendados: lubricación de engranajes cada 400 horas, inspección de rodamientos cada 800 horas, calibración completa del sistema cada 1600 horas. El tiempo medio entre fallas (MTBF) supera las 2500 horas operativas.
Ruiting Machinery combina experiencia de una década con capacidades de fabricación de precisión. Nuestras instalaciones con certificación ISO 9001 en Zhejiang, China, incorporan centros de mecanizado CNC que logran tolerancias de componentes de ±0,005 mm y acabados superficiales de 0,2-0,4 Ra.
Nuestro equipo de soporte técnico proporciona diagnóstico remoto las 24 horas, los 7 días de la semana y mantiene un tiempo de respuesta promedio de 4 horas para consultas técnicas críticas. Explore el perfil de nuestra empresa para conocer las capacidades de fabricación detalladas.
