RTFQ-1600B
ruiting
8441100000
Tamaño de la máquina: | |
---|---|
peso: | |
Disponibilidad: | |
Exportación PDF | |

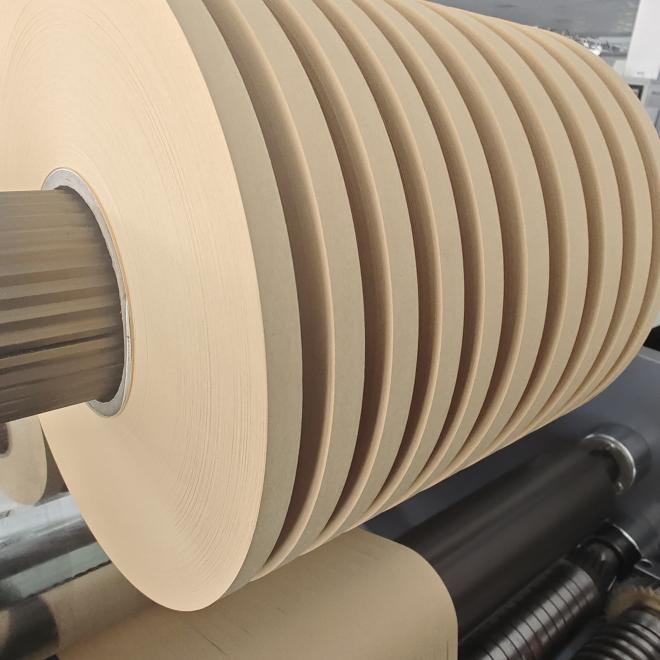

1. Tipo de material: PET, BOPP, PE, Autoadhesivo, papel, papel de aluminio, impresión compuesta y otros materiales de balanceo; 2. Espesor del material: 0.012-0.1 mm (película) 3. Diámetro máximo de la materia prima: 1400 mm4. Núcleo de materia prima: 3# tubo de papel; 5. Ancho máximo de las materias primas: 1600 mm; 6. Ancho mínimo de las materias primas: 200 mm; 7. Ancho de la superficie del rodillo: 1650 mm; ancho de corte: 25-1600 mm
2. Núcleo de tubo de rebobinado: 3# tubo de papel; 10. Diámetro máximo de rebobinado: 600 mm; 11. Carrera de corrección de desviación total: 150 mm; 12. Precisión de corrección: ± 0.15 mm13. Velocidad máxima: 300 metros/min; 14. Velocidad de corte: 10 --- 300 m/min; 15. Potencia total de la fuente de alimentación: 23kW; 16. Peso total: aproximadamente 3800 kg; 17. Dimensiones generales: longitud 5800 mm, ancho 3000 mm, altura 1700 mm; 18. Herramientas de corte: 10 conjuntos de cuchillos redondos19. Eje de rebobinado: equipado con 2 ejes de expansión de aire, que se pueden usar repetidamente. El equipo completo está equipado con rodillo de aluminio φ90.
Parámetros: | |
Descripciones | Parámetros |
Ancho web máximo | 600 mm |
Diámetro de rebobinado máximo | 500 mm
|
Max. diámetro de relajación | 1000 mm |
Ancho mínimo de Slitter | 25 mm |
Precisión de corte | 0.20 mm |
Velocidad mecánica | 10-400m/min |
Dimensión general | 2.4*2m*1.5m |
Peso de la máquina | 2000 kg |

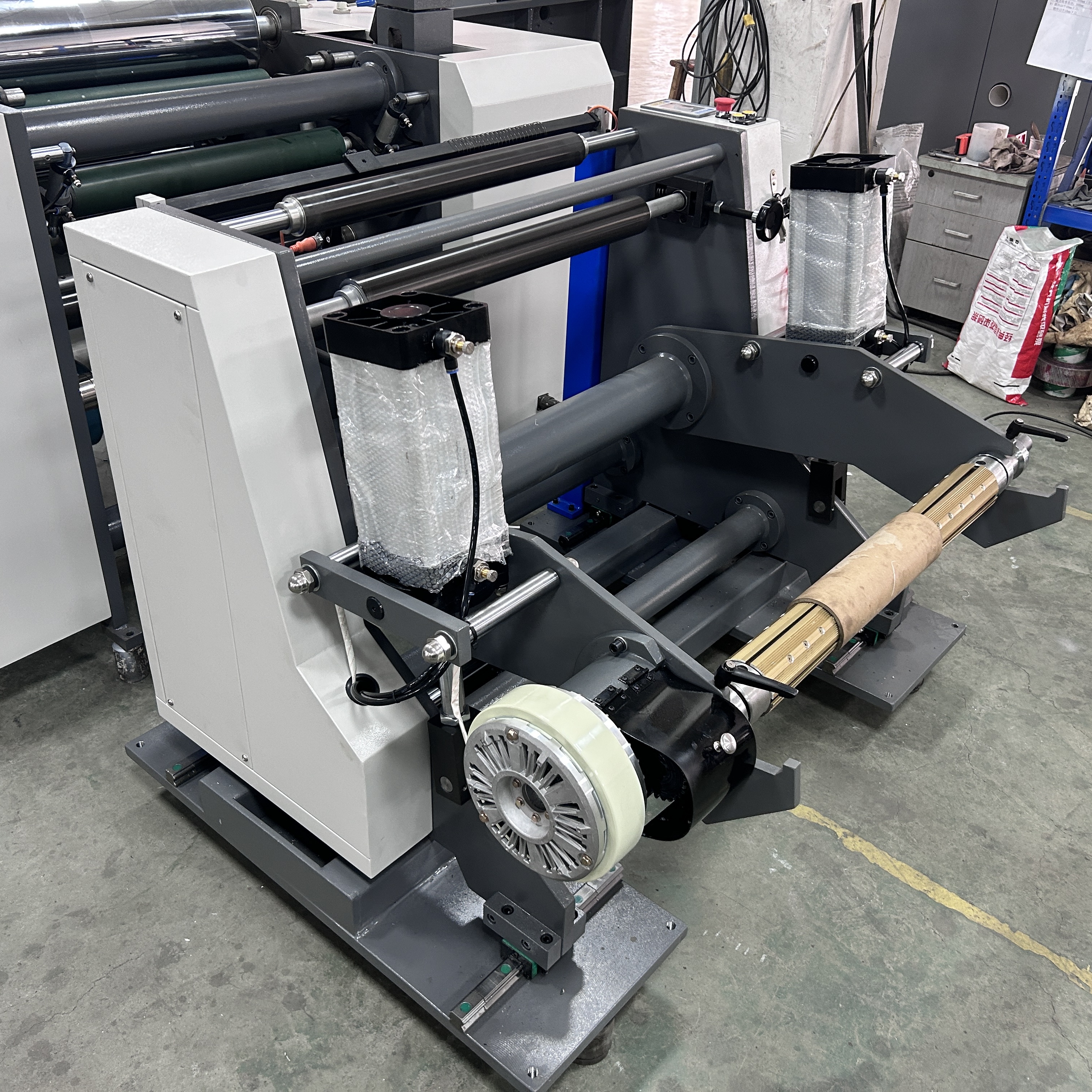

(1) Parte de relajación: 1. El relajado adopta la parte superior del cono sin eje, que es conveniente para que una persona opere. Adoptando una forma superior de cono especial, no dañará la pared interna del núcleo del tubo. Dispositivo de bloqueo de manga de expansión mecánica de 3 pulgadas, fuerte y duradero. Izquierda y derecha, separada al mismo tiempo, la operación de sujeción es extremadamente conveniente. El diámetro de desenrollado se detecta automáticamente mediante el interruptor de proximidad en el eje de transmisión de desengancamiento. No hay necesidad de ingresar el grosor del material. El diámetro residual de desenrollado se puede configurar para desacelerar automáticamente y detenerse para facilitar el empalme del siguiente rollo.
3. Está equipado con un mecanismo para ajustar manualmente el borde elástico de la liberación del material. El rango de ajuste es de ± 20 mm.4. El material se corrige automáticamente por el sistema de corrección automática simulada. Todo el marco utiliza rieles de guía para moverse hacia la izquierda y hacia la derecha, y la parte móvil usa un tornillo roscado. El movimiento es conducido a la izquierda y a la derecha por un servomotor para lograr una corrección automática. Está equipado con una plataforma de recepción de material neumático, que utiliza prensado de material neumático, estructura de acero cuadrado y material de presión de la piel de goma para reducir el desguace del material. La descarga de material adopta la alimentación del tipo de corredor, lo que facilita la operación. El relajado adopta el frenado de polvo magnético. (Ii) Parte de la tracción: el rodillo de tracción espejo está impulsado por un servomotor de 7.5kW. (Iii) Dispositivo de reciclaje de borde de desechos: un ventilador para soplar los materiales de desecho, y el cliente proporciona una jaula para la recolección. (IV) Reducir el mecanismo de retornos: (la izquierda o derecha al final del producto terminado cuando el cliente está ordenando) 1. Use ejes dobles izquierdo y derecho para terminar independientemente el material de corte. Cada uno de los carretes de rebobinado izquierdo y derecho tiene un servomotor de 7.5kW para conducir el eje de expansión del aire. La tensión de rebobinado se basa en el diámetro del rollo actual. El PLC controla automáticamente la electricidad SMC, de modo que no hay un factor de espesor del material al cortar múltiples tiras, y todo el extremo del carrete se enfrenta a la suavidad, la planitud de la superficie del disco se cambia libremente entre el rodillo de presión neumática y el rodillo de presión de peso propio. La opresión de las capas internas y externas del rollo terminado es controlable, es decir, el método de devanado espiral. A medida que el diámetro del devanado continúa aumentando, el PLC controla automáticamente la velocidad del servomotor de devanado para disminuir, lo que extiende en gran medida la vida útil del eje de expansión del aire.
